A kémia képei


A korszakonként változó illusztrációk és szimbólumok végigkísérik a kémia történetét.^1,2 A kívülálló számára a régi jelképek sokszor misztikusak voltak, mintha csak a laikus megtévesztésére szolgáltak volna. Az alkimisták király-, oroszlán-, kígyóábrázolásai mindig megfejtésre szorultak, ahogy a – sokszor versben írt – szövegek is csak a beavatottaknak tárták fel titkaikat.

Nemcsak a reakciók lefolyása, kimenetele volt bizonytalan, hanem a különözõ szerzõk más-más szimbólumokat is használtak az anyagok megjelölésére. Az alkimista szövegeket ugyanolyan érdekeseknek találhatjuk, mint az idegen nyelven írott lapokat vagy az ismeretlen mitológiák vallásos festményeit. Az alkimista szerzõk a bölcsességet kutatták, a közönséges mögött a lényegest keresték, s kortársaik, utódaik többségét felszínesnek ítélték vagy ítélték volna.³


Illusztrációk

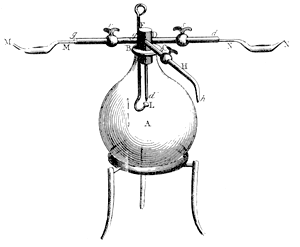

Lavoisier egyik berendezésének  korabeli metszete

A felvilágosodás fénykorában, 1789-ben, amikor Antoine Lavoisier megjelentette A kémiai alapjait (Traité élémentaire de chimie), az érthetõség a vegyészek fontos célkitûzésévé lépett elõ. A kémia kísérleti tudomány, amelyben a mûveletek fontos szerepet játszanak; s Lavoisier kitûnõ laboratóriumot rendezett be magának. Nagy vetélytársa, Joseph Priestley olyan világosan akart írni, hogy mindenki megismételhesse a kísérleteit.⁴ Lavoisier berendezéseinek ábráival segítette az olvasókat azoknak a kutatásoknak a követésében, amelyek nyomán megállapította, hogy az oxigén alapvetõ szerepet játszik az égésben. Képei metszetek voltak, finom satírozásaik jól érzékeltették az edények térbeli alakját, és azt is jelezték, hogyan kell fölszerelni, tartani a készülékeket.⁵ Az esztétikai konvenció megkövetelte a valósághû ábrázolást: nem tartották elegendõnek, hogy a gömböt kör jelezze.

A XIX. század során a perspektíva érzékeltetése veszített fontosságából, és a készülékekrõl vonalas, síkbeli ábrák készültek. A régebbi képek még a retortaállványokat és a fogókat is feltüntették. Az elegáns, vonalas rajzok a részleteket már ismertnek tételezték fel, és azoknak szóltak, akik tudtak róluk olvasni. Lavoisier és Davy kívülállóknak szánt, remek prózáját felváltotta a rideg, pontos, tudományos folyóiratokba illõ szóhasználat.^6,7


Szimbólumok

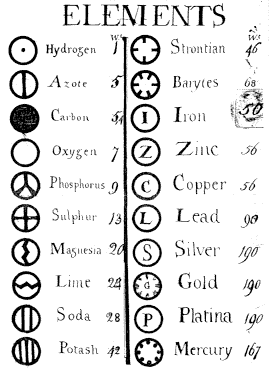

Dalton szimbólumai és atomsúlyai

A képletek azonban továbbra is bizonytalanok maradtak: mindenki egyetértett abban, hogy a víz nyolc súlyrész oxigént és egy súlyrész hidrogént tartalmazott, de az összetételt jelzõ szimbólumokban nem jutottak egyetértésre.⁸ John Dalton mintás karikái helyett (amelyek az alkimista jelölésekre emlékeztettek) a British Association for the Advancement of Science 1835-ben Berzelius betûi mellett döntött. De még a legegyszerûbb reagensek képleteit is bizonytalanság övezte,^9,10 és az atomok létezésében sem voltak biztosak. 1860-ban August Kekulé védnöksége alatt nemzetközi konferenciát hívtak össze Karlsruhéban – ez akkortájt még újdonságnak számított. Jeles tudósok próbáltak egyetértésre jutni a képletek, egyenértékek dolgában. Itt tartotta meg azóta híressé vált elõadását Stanislao Cannizzaro. Az 1860-as években a vegyészek többsége elfogadta, hogy az anyag atomos szerkezetû, a víz képlete nem HO, hanem H₂O (néha – a matematikusok bosszúságára – H²O-nak is írták), s az oxigén és a nitrogén a levegõben O₂ és N₂ molekulaként fordul elõ.

Az 1870-es években (annak ellenére, hogy a francia kémikusok továbbra is kételkedtek az atomok létében)^11,12 a vegyészek jelölni kezdték a molekulákat alkotó atomok "kötéseit"; ha a szerkezetet is jelezni akarták, H–O–H szerepelt a víz képleteként. A szerkezeteket különbözõ színû golyókból és rudakból is összeállították. J. B. van't Hoff 1874-ben ismerte fel, hogy a szénatomokhoz tartozó kötések nem egy síkban vannak (mint általában feltételezték), hanem egy szabályos tetraéder csúcsaiba mutatnak. A modelleket, diagramokat áttervezték: amikor a készülékek illusztrációi kétdimenzióssá váltak, a szerkezeteket három dimenzióban kezdték szemléltetni.


Alternatív ábrázolások

A századfordulón már az új konvenciók szerint rajzolták le a készülékeket, de a feltételezett szerkezeteket többféleképpen jelölték. A tapasztalati képlet, mint például a H₂O, egyszerûen és tömören jelezte, hogy egy-egy komponens hány atomja alkotja a molekulát. A szerkezeti képlet, például a H–O–H vagy esetleg a ^H\_O/^H, a feltételezett elrendezést is megmutatta, és a bonyolultabb molekulák háromdimenziós alakját is érzékeltette. Néha, például a benzol esetében, nem értettek egyet az ábrázolás módjában. A gyûrûs szerkezetet általában elfogadták, de abban már nem jutottak egyetértésre, hogy a molekulát váltakozó kettõs és egyszeres kötésekkel, a gyûrû közepe felé mutató kötésekkel vagy körbe záruló "kolbásszal" ábrázolják-e.^13,14,15 Az utóbbi elgondolás Kekulé ötletet adó álmára, a saját farkába harapó kígyóra emlékeztetett.¹⁶

Közben – a karlsruhei konferencia után elfogadott relatív atomtömegek birtokában – megjelent az elemek elsõ "periódusos rendszere". A  biológusok az élõ szervezeteket szemléletesen – például létra, fa vagy körökbõl álló sorozat formájában¹⁷ – próbálták rendszerezni, s a vegyészek is hasonló módszerekkel kísérleteztek.¹⁸ J. A. R. Newlands úgy gondolta, hogy megtaláta az "oktávok törvényét": a hasonló elemek – a hasonló zenei hangok mintájára – minden nyolcadik helyen jelennek meg. Táblázatát ezért hálóba rendezte el. Egyik francia kortársa, Béguyer de Chancourtois, csigavonalban sorakoztatta fel az elemeket úgy, hogy a rokon elemek egymás fölé kerüljenek. Dimitrij Mengyelejev mélyebb összefüggéseket is felfedezett; táblázatában (amelyet eredetileg oktatási célokra szánt) a rokon elemeket vízszintes sorokba rendezte, de a táblázatot hamarosan kilencven fokkal elforgatta; így keletkezett a jól ismert elrendezés.

Crookes modellje

A minden kémiai elõadóteremben kifüggesztett periódusos rendszer és Charles Darwin 1859-ben megjelent híres mûve, A fajok eredete nyomán néhány spekulatív elme, például William Crookes és Norman Lokyer arra a gondolatra jutott, hogy az elemek a Napban és a csillagokban keletkeznek – talán egy kozmikus inga lengése nyomán: Crookes háromdimenziós, spirális nyolcasra helyezte el az elemeket.

Az elemek transzmutációjára Ernest Rutherford mutatott példát – ahogyan õ nevezte – az "új alkímia" révén. Rutherford ugyan nem tért vissza a szimbólumok alkímiai gazdagságához, de a Rutherford–Bohr-féle atommodell, amelynek atommagja körül elliptikus pályán keringenek az elektronok, századunk egyik ikonja lett.

G. N. Lewis ezt az atommodellt használta fel vegyérték-elméletében,^19,20 amely szerint az atomok elektronok leadásával, felvételével vagy elektronpárok kialakításával kapcsolódnak össze. A szerkezeti képleteken megjelentek az elektromos polaritást jelölõ + és – jelek.^21,22

Linus Pauling "molekula-architekúrái"²³ között szabályos sokszögek, "golyó és pálcika" modellek, rugalmas, léggömbszerû – Michelin-figurára emlékeztetõ – molekulaábrázolások is szerepelnek, s a golyók és pálcikák kontúrjai néha elhalványodnak, mert a XX. századi atomok nem Isaac Newton "szilárd, tömör, kemény és áthatolhatatlan" részecskéi.²⁴  Pauling rezonancia-elméletében az az elgondolás jut szerephez, hogy egy molekula, például a benzol különféle lehetséges szerkezetei jobban megközelítik a valóságot, mint bármely modell önmagában.


Formák és korlátok

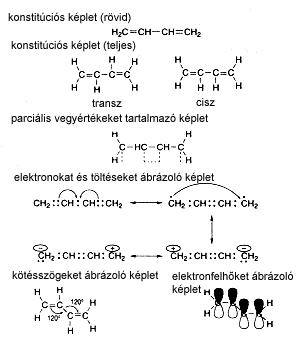

A butadién reprezentációi Mary Jo Nie nyomán

Pauling  követõi ragaszkodnak ahhoz, hogy a szerkezeti kémia nem "csupaszítható le" jobban a fizikára, mint az építészet; minden mûvészetnek megvannak a korlátai, s az építészeknek a fizika korlátain belül kell maradniuk. Ugyanígy azoknak a vegyészeknek is a természet törvényeit kell követniük, akik a természetben eddig ismeretlen molekulákat állítanak elõ. De minden törvény sok szabadsági fokot is megenged, és az ábrázolásban is hasonló szabadságot élvezünk. Mary Jo Nye – az elméleti kémia kialakulását vizsgálva²⁵ – a molekulák számos alternatív ábrázolását mutatja be. Mindegyik változatnak megvan a szerepe és a kontextusa, mindegyik az anyag más-más aspektusára hívja fel a figyelmet.

Az ábrázolás egy másik elegáns módja a betûk elhagyása; a benzol képe tehát egyszerû hatszög, a bonyolultabb molekulák modelljei drótókból hajlított szobrokként jelennek meg. A különleges formák a vegyészeket is izgatják, amint Alex Nickon és Ernest Silversmith játékos nevei példázzák:²⁶ a molekulák a 'lámpán', 'templán' (lampane, churchane) nevet kapján a formák hasonlósága alapján.

Ebben a sorozatban Roald Hoffmann 'kempingasztal' molekulája is szerepel, amelyhez mások készítettek háromlábú székeket. Hoffmann Chemistry imagined²⁷ címû érdekes munkájában, melyben egy kiállítás kollázsait reprodukálja, hétféle módon ábrázolja a kámformolekulát, majd felteszi a kérdést: "Melyik a helyes a hétféle ábrázolás közül? Melyik a molekula? Nos, mindegyik, és egyik sem. Mindegyik modell; bizonyos esetekben alkalmas, máskor alkalmatlan reprezentáció."

A  Cornell Theory Center egyik számítógépes fehérjemodellje

Hoffmann mondatai visszavezetnek bennünket kiindulásunkhoz, a kémiai folyamatokhoz. Az alkímiai illusztrációk néha megmutatták a folyamatokat; a golyókkal és pálcikákkal játszhatunk; a vegyipari létesítmények, például a gázmûvek²⁸ képei érzékeltetik a kémiai folyamatok dinamikáját is. Van képünk a vulkánokról,²⁹ de a heves kémiai reakciókról alig látunk ábrákat. Ezeket helyettesíthették a leírások, például Davy beszámolója:

'... erõs fény mutatkozott a negatív huzalnál, és az érintkezési pontnál ... lángoszlop csapott fel. ... A gömböcskék gyakran már keletkezésük pillanatában elégtek, néha hirtelen felrobbantak és kisebb gömböcskékké váltak szét, amelyek heves égés közepette nagy sebességgel repültek a levegõben, s gyönyörû tûzcsóvákat húztak'.^30,31 Ma már nem így írják a tudományos dolgozatokat.

A szuperszámítógépek segítségével a vegyészek túlléphetnek a "golyó és pálcika" modelleken, s a folyamatokat szimulációkkal követhetik nyomon.³² Ezek a képek a laikus számára gyakran tetszetõsek, de talán megtévesztõek, ám a magyarázatok ma már nem titkosak, és szorosabban kötõdnek a kísérletekhez, mint az alkímia világában. Nyilvánvaló azonban, hogy a vegyész munkájával együtt jár az ábrázolás, a láttatás; a kémikus nemcsak a szavak, hanem a képek nyelvén is beszél.
